低温截止阀
当前位置:首页>>产品展示>>低温截止阀
DJ61Y-100P低温高压截止阀(BW)

产品规范
公称压力:10.0MPa
公称通径:6mm~25mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:对焊
介质流向:由阀瓣下面向上流

DJ61Y-100P低温高压截止阀(SW)

主要零部件材料
阀体、阀盖、阀瓣、阀杆:不锈钢
填料:PTFE
密封圈:紫铜
阀瓣:堆焊司太立合金

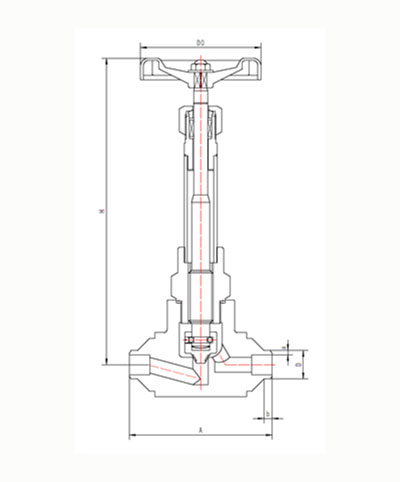

外型尺寸与连接尺寸

产品型号

DJ61Y-100P低温高压截止阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

H1

H2

b

D

a

D0

611J6AD2C3

6

70

253

247

6

12

3

75

0.89

611J10AD2C3

10

80

310

300

8

14

4

75

1.16

611J15AD2C3

15

85

320

310

8

18

4

75

1.58

611J20AD2C3

20

90

365

350

8

22

4

100

1.89

611J25AD2C3

25

95

375

360

8

28

4

100

2.66
