低温截止阀
当前位置:首页>>产品展示>>低温截止阀
DJ61F-300LB低温长轴截止阀(SW)

产品规范
公称压力:5.0MPa
公称通径:10mm~50mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:承插焊
介质流向:由阀瓣下面向上流

DJ61F-300LB低温长轴截止

主要零部件材料
阀体、阀盖、阀瓣、阀杆:不锈钢
填料:PTFE
阀瓣密封圈:PTFE或PCTFE

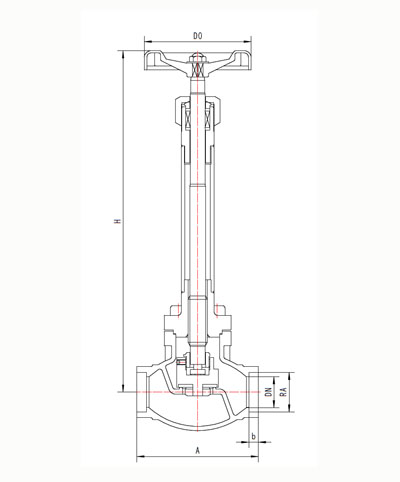

外型尺寸与连接尺寸

产品型号

DJ61F-300LB低温长轴截止阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

H1

H2

RA

b

D0

B33J10AB2A3

10

100

253

247

17.1

8

75

1.4

B33J15AB2A3

15

140

268

260

21.3

8

75

1.6

B33J20AB2A3

20

150

307

297

26.9

8

100

2.2

B33J25AB2A3

25

160

323

310

33.7

8

100

2.4

B33J32AB2A3

32

180

362

346

42.4

10

120

4.6

B33J40AB2A3

40

190

380

360

48.3

10

120

4.8

B33J50AB2A3

50

220

445

420

60.3

15

160

9.9
