低温截止阀
当前位置:首页>>产品展示>>低温截止阀
DJ61F-150P低温长轴截止阀(SW)

产品规范
公称压力:2.0MPa
公称通径:65mm~200mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:承插焊
介质流向:由阀瓣下面向上流

DJ61F-150P低温长轴截止阀

主要零部件材料
阀体、阀盖、阀瓣、阀杆:不锈钢
填料:PTFE
阀瓣密封圈:PTFE或PCTFE

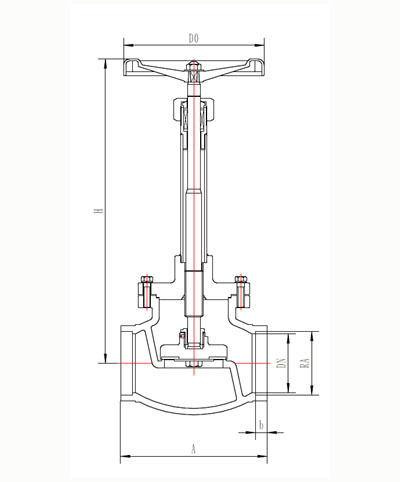

外型尺寸与连接尺寸

产品型号

DJ61F-150P低温长轴截止阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

H1

H2

RA

b

D0

A33J65AB2A3

65

180

473

440

76.1

15

200

12.6

A33J80AB2A3

80

210

510

470

88.9

15

240

19.8

A33J100AB2A3

100

250

589

539

114.3

20

280

32.5

A33J125AB2A3

125

300

665

602

139.9

25

300

40.5

A33J150AB2A3

150

350

713

638

168.3

25

300

47.3

A33J200AB2A3

200

430

805

705

219.1

25

360

94.8
