DJ61F-40P低温长轴截止阀（BW）
产品规范 |  |
主要零部件材料 |

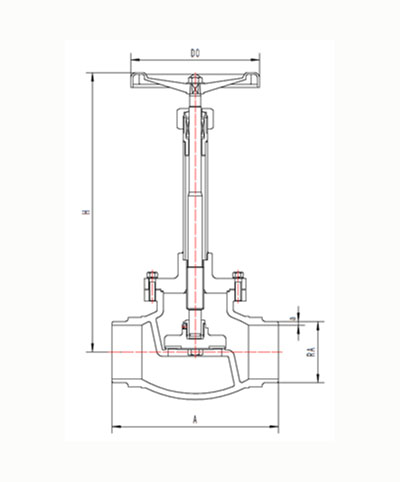

外型尺寸与连接尺寸
产品型号 | DJ61F-40P低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | H1 | H2 | a | RA | D0 | |||
411J65AB2A3 | 65 | 180 | 473 | 440 | 4 | 76 | 200 | 13.7 |
411J80AB2A3 | 80 | 210 | 510 | 470 | 4 | 89 | 240 | 21.6 |
411J100AB2A3 | 100 | 250 | 589 | 539 | 4 | 108 | 280 | 35.4 |
411J125AB2A3 | 125 | 300 | 665 | 602 | 4 | 133 | 300 | 44.1 |
411J150AB2A3 | 150 | 350 | 713 | 638 | 4.5 | 159 | 300 | 51.6 |
411J200AB2A3 | 200 | 430 | 805 | 705 | 4.5 | 219 | 360 | 103.3 |
