低温仪表阀
当前位置:首页>>产品展示>>低温仪表阀
J24W-100P角式仪表阀

产品规范
公称压力:10.0MPa
公称通径:4、10mm
适用介质:O2、N2、Ar等
适用温度:-40~+80℃
连接方式:焊接
介质流向:由阀顶下面向上流

J24W-100P角式仪表阀

主要零部件材料
阀体:铜合金(T)不锈钢(P)
阀杆、阀顶:不锈钢
填料:PTFE
接管:铜-T  不锈钢-P

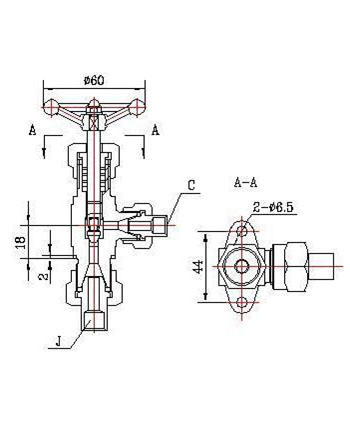

外型尺寸与连接尺寸

产品型号

J24W-100P角式仪表阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

J-材料

C-材料

688G4AA2D4-1

4

Φ6×1-P

Φ6×1/T

0.58

688G4AA2D4-2

4

Φ6×1-P

Φ6×1-P

0.58

688G4AA2D4-3

4

Φ6×1-T

Φ6×1-T

0.58

688G4AA2D4-4

4

Φ6×1-P

Φ6×1-P

0.58

688G4AA2D4-5

4

Φ12×1-P

Φ6×1-T

0.58

688G4AA2D4-6

4

Φ12×1-P

Φ6×1-P

0.58

688G4AA2D4-7

4

Φ12×1-T

Φ6×1-T

0.58

688G4AA2D4-8

4

Φ12×1-T

Φ6×1-P

0.58

688G4AA2D4-9

4

Φ12×2-T

Φ6×1-T

0.58

688G4AA2D4-10

4

Φ12×2-L

Φ6×1-P

0.58

688G10AA2D4-1

10

Φ12×1-P

Φ12×1-T

0.66

688G10AA2D4-2

10

Φ12×1-P

Φ12×1-P

0.66

688G10AA2D4-3

10

Φ12×1-P

Φ10.3-P

0.66

688G10AA2D4-4

10

Φ12×1-P

Φ14×2-P

0.66

688G10AA2D4-5

10

Φ12×1-T

Φ12×1-T

0.66

688G10AA2D4-6

10

Φ12×1-T

Φ12×1-P

0.66

688G10AA2D4-7

10

Φ12×1-T

Φ10.3-P

0.66

688G10AA2D4-8

10

Φ12×1-T

Φ14×2-P

0.66

688G10AA2D4-9

10

Φ12×2-L

Φ12×1-T

0.66

688G10AA2D4-10

10

Φ12×2-L

Φ12×1-P

0.66

688G10AA2D4-11

10

Φ12×2-L

Φ10.3-P

0.66

688G10AA2D4-12

10

Φ12×2-L

Φ14×2-P

0.66
