氧气专用截止阀
当前位置:首页>>产品展示>>氧气专用截止阀
Jy41W-40P氧气管路专用截止阀

产品规范
公称压力:4.0MPa
公称通径:25mm~500mm
适用介质:O2、N2、Ar、Air等
适用温度:-40~+80℃
连接方式:法兰
介质流向:由阀瓣下面向上流
氧气介质:禁油

Jy41W-40P氧气管路专用截止阀

主要零部件材料
阀体、阀盖:不锈钢
阀瓣、阀杆:不锈钢
填料、密封圈:PTFE

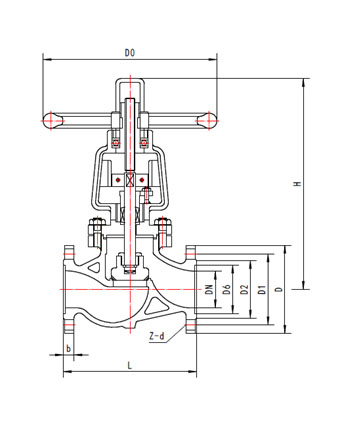

外型尺寸与连接尺寸

产品型号

Jy41W-40P氧气管路专用截止阀

重量

(kg)

产品代号

通径

DN

尺寸(mm)

L

D

D1

D2

D6

b

Z-Φd

H

D0

Y422J15AA2A4

15

130

95

65

45

40

16

4-14

202

100

6

Y422J25AA2A4

25

160

115

85

65

58

16

4-14

236

125

8

Y422J40AA2A4

40

200

145

110

85

76

18

4-18

328

160

19

Y422J50AA2A4

50

230

160

125

100

88

20

4-18

450

320

37

Y422J65AA2A4

65

290

180

145

120

110

22

8-18

530

360

52

Y422J80AA2A4

80

310

195

160

135

121

22

8-18

560

400

69

Y422J100AA2A4

100

350

230

190

160

150

24

8-23

618

450

93

Y422J125AA2A4

125

400

270

220

188

176

28

8-25

675

450

120

Y422J150AA2A4

150

480

300

250

218

204

30

8-25

743

560

153

Y422J200AA2A4

200

600

375

320

282

260

38

12-30

850

640

304

Y422J250AA2A4

250

650

445

385

345

313

42

12-34

975

720

560

Y422J300AA2A4

300

750

510

450

408

364

46

16-34

1115

800

805

Y422J400AA2A4

400

950

655

585

535

474

58

18-41

1425

900

1408

Y422J500AA2A4

500

1250

755

670

615

576

57

20-42

1835

1200

1790

注:DN≤150不带外旁通             介质流动方向:由阀瓣的下面向上流
