低温软密封球阀
当前位置:首页>>产品展示>>低温软密封球阀
DQ11F-16P低温球阀

产品规范
公称压力:1.6MPa
公称通径:10mm~50mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:螺纹
介质流向:由阀门的左侧向右流

DQ11F-16P低温球阀

主要零部件材料
阀体、阀盖、阀杆:不锈钢
球体:不锈钢实心球
填料:PTFE
密封圈:PTFE或PCTFE

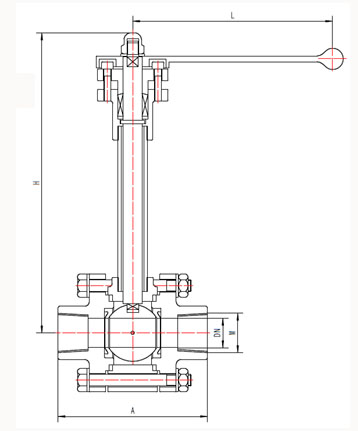

外型尺寸与连接尺寸

产品型号

DQ11F-16P低温球阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

M(NPT)

H

L

244Q10AB2A3

10

80

3/8

205

130

2.8

244Q15AB2A3

15

90

1/2

207

140

2.9

244Q20AB2A3

20

100

3/4

239

160

3.7

244Q25AB2A3

25

120

1

254

180

5.1

244Q32AB2A3

32

130

1-1/4

280

200

9.4

244Q40AB2A3

40

150

1-1/2

292

250

13.2

244Q50AB2A3

50

170

2

322

280

18.6
