产品规范 |  |
主要零部件材料 |

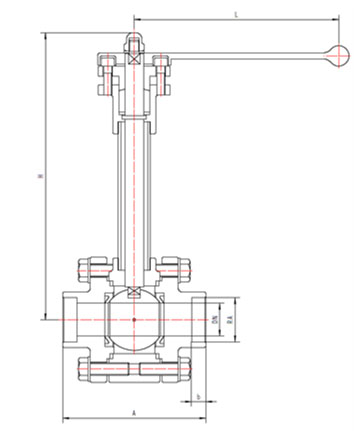

外型尺寸与连接尺寸
产品型号 | DQ61F-600LB低温球阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | b | RA | D | H | L | |||
D33Q15AB2A3 | 1/2 | 165 | 10 | 21.3 | 34 | 207 | 160 | 3.4 |
D33Q20AB2A3 | 3/4 | 190 | 12 | 26.7 | 40 | 239 | 180 | 4.3 |
D33Q25AB2A3 | 1 | 216 | 12 | 33.4 | 48 | 254 | 200 | 5.6 |
D33Q32AB2A3 | 1-1/4 | 229 | 12 | 42.2 | 62 | 280 | 200 | 10.7 |
D33Q40AB2A3 | 1-1/2 | 241 | 12 | 48.3 | 70 | 292 | 250 | 15.1 |
D33Q50AB2A3 | 2 | 292 | 15 | 60.3 | 82 | 322 | 320 | 21.2 |
D33Q65AB2A3 | 2-1/2 | 330 | 15 | 73.0 | 100 | 354 | 320 | 26.7 |
D33Q80AB2A3 | 3 | 356 | 15 | 88.9 | 113 | 375 | 360 | 53.3 |
D33Q100AB2A3 | 4 | 406 | 15 | 114.3 | 132 | 420 | 360 | 74.4 |
