产品规范 |  |
主要零部件材料 |

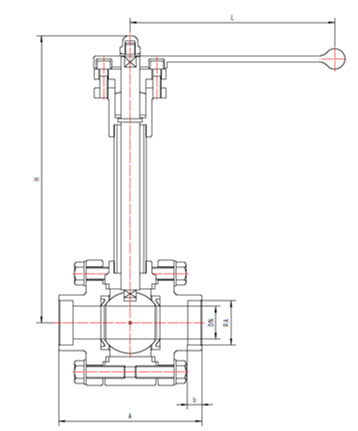

外型尺寸与连接尺寸
产品型号 | DQ61F-64P低温球阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | b | RA | D | H | L | |||
533Q15AB2A3 | 15 | 140 | 10 | 18.5 | 32 | 207 | 160 | 3.4 |
533Q20AB2A3 | 20 | 152 | 12 | 25.5 | 38 | 239 | 180 | 4.3 |
533Q25AB2A3 | 25 | 165 | 12 | 32.5 | 44 | 254 | 200 | 5.6 |
533Q32AB2A3 | 32 | 178 | 12 | 38.5 | 54 | 280 | 200 | 10.7 |
533Q40AB2A3 | 40 | 190 | 12 | 48.5 | 62 | 292 | 250 | 15.1 |
533Q50AB2A3 | 50 | 216 | 15 | 57.5 | 74 | 322 | 320 | 21.2 |
533Q65AB2A3 | 65 | 241 | 15 | 76.5 | 88 | 354 | 320 | 26.7 |
533Q80AB2A3 | 80 | 283 | 15 | 89.5 | 106 | 375 | 360 | 53.3 |
533Q100AB2A3 | 100 | 305 | 15 | 108.5 | 130 | 420 | 360 | 74.4 |
