产品规范 |  |
主要零部件材料 |

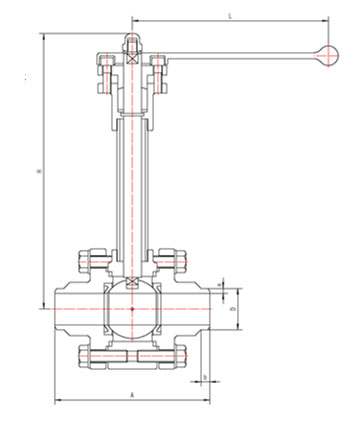

外型尺寸与连接尺寸
产品型号 | DQ61F-100P低温球阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | b | RA | D | H | L | |||
633Q15AB2A3 | 15 | 165 | 10 | 18.5 | 34 | 207 | 160 | 3.4 |
633Q20AB2A3 | 20 | 190 | 12 | 25.5 | 40 | 239 | 180 | 4.3 |
633Q25AB2A3 | 25 | 216 | 12 | 32.5 | 48 | 254 | 200 | 5.6 |
633Q32AB2A3 | 32 | 229 | 12 | 38.5 | 62 | 280 | 200 | 10.7 |
633Q40AB2A3 | 40 | 241 | 12 | 48.5 | 70 | 292 | 250 | 15.1 |
633Q50AB2A3 | 50 | 292 | 15 | 57.5 | 82 | 322 | 320 | 21.2 |
633Q65AB2A3 | 65 | 330 | 15 | 76.5 | 100 | 354 | 320 | 26.7 |
633Q80AB2A3 | 80 | 356 | 15 | 89.5 | 113 | 375 | 360 | 53.3 |
633Q100AB2A3 | 100 | 406 | 15 | 108.5 | 132 | 420 | 360 | 74.4 |
