低温软密封球阀
当前位置:首页>>产品展示>>低温软密封球阀
DQ61F-300LB低温球阀(SW)

产品规范
公称压力:5.0MPa
公称通径:1/2in~8in
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:承插焊
介质流向:由阀门的左侧向右流

DQ61F-300LB低温球阀

主要零部件材料
阀体、阀盖、阀杆:不锈钢
球体:不锈钢实心球
填料:PTFE
密封圈:PTFE或PCTFE

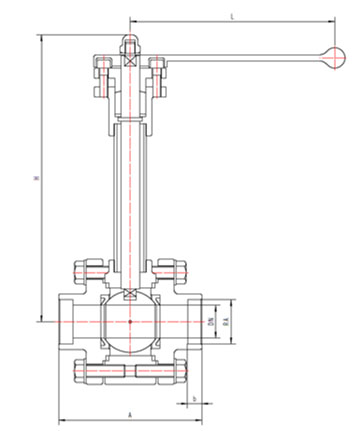

外型尺寸与连接尺寸

产品型号

DQ61F-300LB低温球阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

b

RA

D

H

L

B33Q15AB2A3

1/2

140

6

21.3

32

207

140

3.2

B33Q20AB2A3

3/4

152

6

26.7

38

239

160

4.1

B33Q25AB2A3

1

165

6

33.4

44

254

180

5.3

B33Q32AB2A3

1-1/4

178

6

42.2

54

280

200

10.2

B33Q40AB2A3

1-1/2

190

7

48.3

62

292

200

14.3

B33Q50AB2A3

2

216

8

60.3

74

322

250

20.2

B33Q65AB2A3

2-1/2

241

10

73.0

88

354

320

25.4

B33Q80AB2A3

3

283

10

88.9

106

375

320

50.8

B33Q100AB2A3

4

305

12

114.3

130

420

360

70.9

B33Q125AB2A3

5

381

12

141.3

158

452

500

81.1

B33Q150AB2A3

6

403

12

168.3

186

491

700

131.3

B33Q200AB2A3

8

419

16

219.1

238

544

900

216.8
