低温软密封球阀
当前位置:首页>>产品展示>>低温软密封球阀
DQ61F-900LB低温球阀(SW)

产品规范
公称压力:15.0MPa
公称通径:1/2in~4in
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:承插焊
介质流向:由阀门的左侧向右流

DQ61F-900LB低温球阀(BW)

主要零部件材料
阀体、阀盖、阀杆:不锈钢
球体:不锈钢实心球
填料:PTFE
密封圈:PTFE或PCTFE

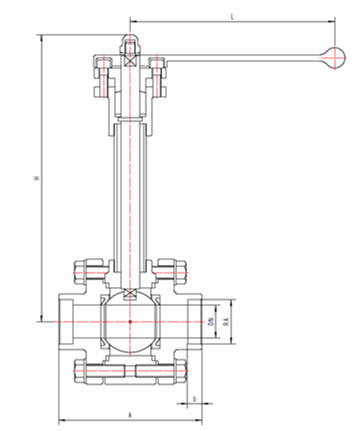

外型尺寸与连接尺寸

产品型号

DQ61F-900LB低温球阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)



A

b

RA

D

H

L


F33Q15AB2A3

1/2

216

10

21.3

34

207

160

3.4

F33Q20AB2A3

3/4

229

12

26.7

40

239

180

4.3

F33Q25AB2A3

1

254

12

33.4

48

254

200

5.6

F33Q32AB2A3

1-1/4

279

12

42.2

62

280

200

10.7

F33Q40AB2A3

1-1/2

305

12

48.3

70

292

250

15.1

F33Q50AB2A3

2

368

15

60.3

82

322

320

21.2

F33Q65AB2A3

2-1/2

419

15

73.0

100

354

320

26.7

F33Q80AB2A3

3

381

15

88.9

113

375

360

53.3

F33Q100AB2A3

4

457

15

114.3

132

420

360

74.4
