低温软密封球阀
当前位置:首页>>产品展示>>低温软密封球阀
DQ61F-64P低温球阀(BW)

产品规范
公称压力:6.4MPa
公称通径:15mm~100mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:对焊
介质流向:由阀门的左侧向右流

DQ61F-64P低温球阀

主要零部件材料
阀体、阀盖、阀杆:不锈钢
球体:不锈钢实心球
填料:PTFE
密封圈:PTFE或PCTFE

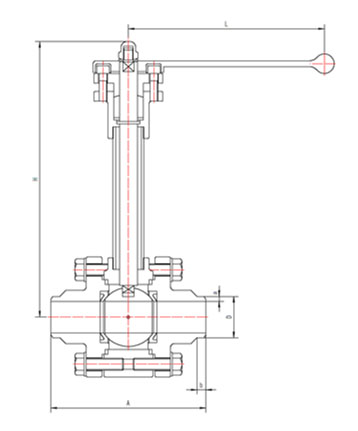

外型尺寸与连接尺寸

产品型号

DQ61F-64P低温球阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

b

D

a

H

L

511Q15AB2A3

15

140

10

18

2

207

160

3.4

511Q20AB2A3

20

152

12

25

2.5

239

180

4.3

511Q25AB2A3

25

165

12

32

2.5

254

200

5.6

511Q32AB2A3

32

178

12

38

3

280

200

10.7

511Q40AB2A3

40

190

12

48

3.5

292

250

15.1

511Q50AB2A3

50

216

15

57

3.5

322

320

21.2

511Q65AB2A3

65

241

15

76

4

354

320

26.7

511Q80AB2A3

80

283

15

89

4

375

360

53.3

511Q100AB2A3

100

305

15

108

4

420

360

74.4
