产品规范 |  |
主要零部件材料 |

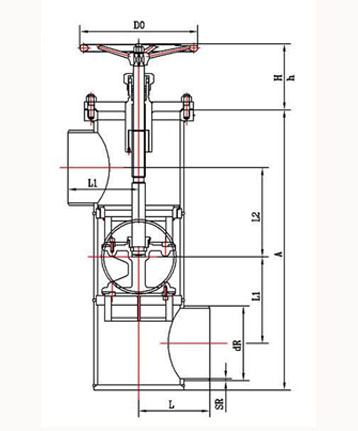

外型尺寸与连接尺寸
产品型号 | DJ63F-2.5P低温三通截止阀 | 重量 (kg) | |||||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||||||
L | L1 | L2 | dR | SR | A | H | h | D0 | |||
033J100AB2A3-S | 100 | 125 | 131 | 137 | 108 | 4 | 455 | 124 | 164 | 160 | 27 |
033J150AB2A3-S | 150 | 157 | 186 | 194 | 159 | 5 | 626 | 163 | 213 | 280 | 56 |
033J200AB2A3-S | 200 | 192 | 235 | 242 | 203 | 6 | 760 | 178 | 245 | 320 | 90 |
