DJ61Y-100P低温高压截止阀（SW）
产品规范 |  |
主要零部件材料 |

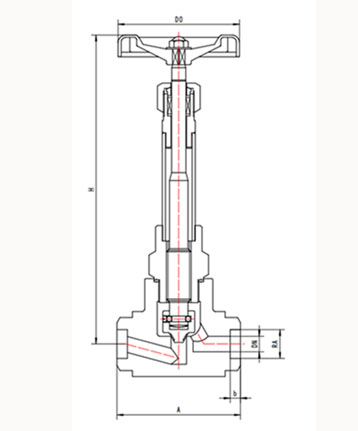

外型尺寸与连接尺寸
产品型号 | DJ61Y-100P低温高压截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | H1 | H2 | b | RA | D0 | |||
633J6AD2C3 | 6 | 90 | 253 | 247 | 8 | 14.5 | 75 | 0.89 |
633J10AD2C3 | 10 | 90 | 310 | 300 | 8 | 18.5 | 75 | 1.16 |
633J15AD2C3 | 15 | 100 | 320 | 310 | 8 | 22.5 | 75 | 1.58 |
633J20AD2C3 | 20 | 100 | 365 | 350 | 8 | 28.5 | 100 | 1.89 |
633J25AD2C3 | 25 | 120 | 375 | 360 | 8 | 34.5 | 100 | 2.66 |
