DJ61Y-250P低温高压截止阀（BW）
产品规范 |  |
主要零部件材料 |

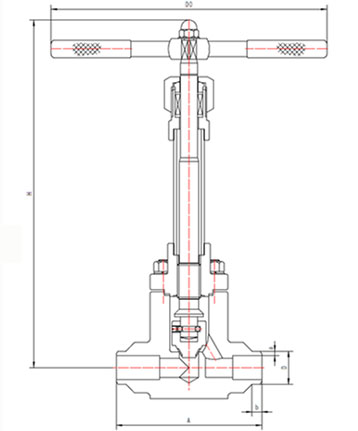

外型尺寸与连接尺寸
产品型号 | DJ61Y-250P低温高压截止阀 | 重量 (kg) | |||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||||
A | H1 | H2 | b | D | a | D0 | |||
811J10AD2C3 | 10 | 100 | 310 | 300 | 10 | 18 | 4 | 200 | 6.8 |
811J15AD2C3 | 15 | 120 | 320 | 310 | 10 | 22 | 4 | 200 | 7.3 |
811J20AD2C3 | 20 | 120 | 365 | 350 | 12 | 28 | 4 | 300 | 8.7 |
811J25AD2C3 | 25 | 150 | 375 | 360 | 12 | 34 | 4.5 | 300 | 9.6 |
811J40AD2C3 | 40 | 180 | 490 | 470 | 15 | 49 | 4.5 | 400 | 21.2 |
811J50AD2C3 | 50 | 200 | 530 | 500 | 15 | 61 | 5 | 450 | 25.6 |
