产品规范 |  |
主要零部件材料 |

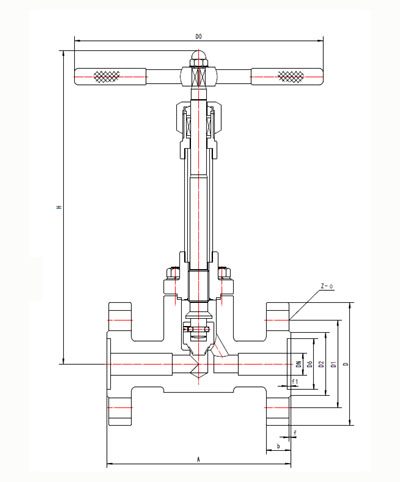

外型尺寸与连接尺寸
产品型号 | DJ41Y-100P低温高压截止阀 | 重 量 (kg) | |||||||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||||||||
A | H1 | H2 | D | D1 | D2 | D6 | Z-d | b | f | D0 | |||
622J15AD2C3 | 15 | 170 | 320 | 310 | 105 | 75 | 55 | 40 | 4-14 | 20 | 2 | 250 | 9.7 |
622J20AD2C3 | 20 | 190 | 365 | 350 | 125 | 90 | 68 | 51 | 4-18 | 22 | 2 | 250 | 11.9 |
622J25AD2C3 | 25 | 210 | 375 | 360 | 135 | 100 | 78 | 58 | 4-18 | 24 | 2 | 350 | 13.8 |
622J40AD2C3 | 40 | 260 | 490 | 470 | 165 | 125 | 95 | 76 | 4-23 | 26 | 3 | 450 | 28.1 |
622J50AD2C3 | 50 | 300 | 530 | 500 | 195 | 145 | 112 | 88 | 4-25 | 28 | 3 | 650 | 38.5 |
