产品规范 |  |
主要零部件材料 |

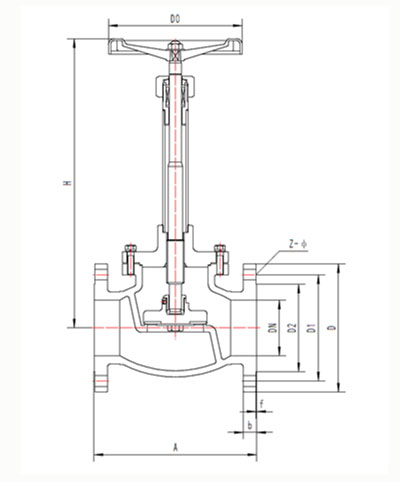

外型尺寸与连接尺寸
产品型号 | DJ41F-600LB低温截止阀 | 重量 (kg) | ||||||||||
产品代号 | 通径 DN(in) | 尺寸(mm) | ||||||||||
A | H1 | H2 | D | D1 | D2 | Z-Ф | b | f | D0 | |||
D22J65AB2A3 | 2-1/2 | 330 | 473 | 440 | 190 | 149 | 100 | 8-22 | 36 | 7 | 200 | 18.4 |
D22J80AB2A3 | 3 | 356 | 510 | 470 | 210 | 168 | 127 | 8-22 | 39 | 7 | 240 | 30.1 |
D22J100AB2A3 | 4 | 432 | 589 | 539 | 273 | 216 | 157 | 8-25 | 45 | 7 | 280 | 40.2 |
D22J125AB2A3 | 5 | 508 | 665 | 602 | 330 | 266.5 | 186 | 8-29 | 52 | 7 | 300 | 53.9 |
D22J150AB2A3 | 6 | 559 | 713 | 638 | 356 | 292 | 216 | 12-29 | 55 | 7 | 300 | 68.3 |
D22J200AB2A3 | 8 | 660 | 805 | 705 | 419 | 349 | 270 | 12-32 | 63 | 7 | 360 | 134.2 |
