DJ61F-600LB低温长轴截止阀（BW）
产品规范 |  |
主要零部件材料 |

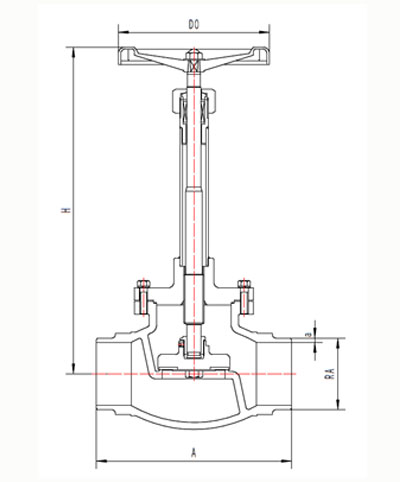

外型尺寸与连接尺寸
产品型号 | DJ61F-600LB低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(in) | 尺寸(mm) | ||||||
A | H1 | H2 | RA | a | D0 | |||
B11J65AB2A3 | 2-1/2 | 180 | 473 | 440 | 76.1 | 7.01 | 200 | 13.7 |
B11J80AB2A3 | 3 | 210 | 510 | 470 | 88.9 | 7.62 | 240 | 21.6 |
B11J100AB2A3 | 4 | 250 | 589 | 539 | 114.3 | 8.56 | 280 | 35.4 |
B11J125AB2A3 | 5 | 300 | 665 | 602 | 139.7 | 9.53 | 300 | 44.1 |
B11J150AB2A3 | 6 | 350 | 713 | 638 | 168.3 | 10.97 | 300 | 51.6 |
B11J200AB2A3 | 8 | 430 | 805 | 705 | 219.1 | 12.70 | 360 | 103.3 |
