DJ61F-600LB低温长轴截止阀（BW）
产品规范 |  |
主要零部件材料 |

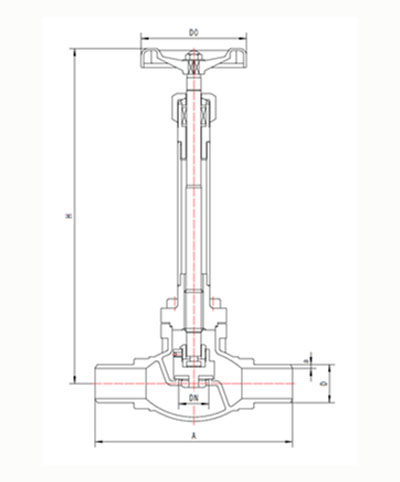

外型尺寸与连接尺寸
产品型号 | DJ61F-600LB低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(in) | 尺寸(mm) | ||||||
A | H1 | H2 | D | a | D0 | |||
D11J10AB2A3 | 3/8 | 100 | 253 | 247 | 17.1 | 3.20 | 75 | 1.5 |
D11J15AB2A3 | 1/2 | 140 | 268 | 260 | 21.3 | 3.73 | 75 | 1.7 |
D11J20AB2A3 | 3/4 | 150 | 307 | 297 | 26.9 | 3.91 | 100 | 2.4 |
D11J25AB2A3 | 1 | 160 | 323 | 310 | 33.7 | 4.55 | 100 | 2.6 |
D11J32AB2A3 | 1-1/4 | 180 | 362 | 346 | 42.4 | 4.85 | 120 | 4.9 |
D11J40AB2A3 | 1-1/2 | 190 | 380 | 360 | 48.3 | 5.08 | 120 | 5.2 |
D11J50AB2A3 | 2 | 220 | 445 | 420 | 60.3 | 5.54 | 160 | 10.8 |
