J61Y-320P高压截止阀（SW）
产品规范 |  |
主要零部件材料 |

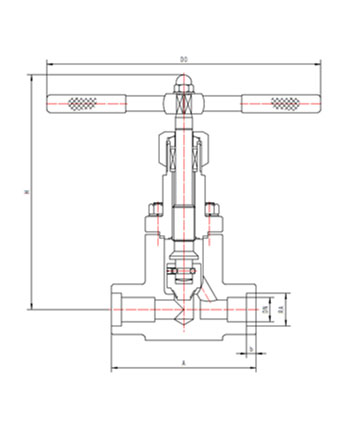

外型尺寸与连接尺寸
产品型号 | J61Y-320P高压截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | H1 | H2 | b | RA | D0 | |||
933J10AD2A4 | 10 | 100 | 170 | 160 | 10 | 18.5 | 200 | 5.8 |
933J15AD2A4 | 15 | 120 | 180 | 170 | 10 | 22.5 | 200 | 6.2 |
933J20AD2A4 | 20 | 120 | 225 | 210 | 12 | 28.5 | 300 | 7.4 |
933J25AD2A4 | 25 | 150 | 235 | 220 | 12 | 34.5 | 300 | 8.1 |
933J40AD2A4 | 40 | 180 | 350 | 330 | 15 | 49 | 400 | 17.8 |
933J50AD2A4 | 50 | 200 | 390 | 360 | 15 | 61 | 450 | 21.7 |
