低温微启式安全阀
当前位置:首页>>产品展示>>低温微启式安全阀
DA21Y-160P低温安全阀

产品规范
产品类型:弹簧直接作用微启式
公称压力:16.0MPa
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:活套接管焊接

DA21Y-160P低温安全阀

主要零部件材料
阀体:不锈钢
阀瓣:不锈钢
弹簧:不锈钢

主要技术参数

产品代号 整定压力 (MPa) 密封压力 (MPa) 排量 系数 784Aa 2.5~3.2 2.25~2.88 0.27 784Ab 3.2~4.0 2.88~3.60 784Ac 4.0~5.0 3.60~4.50 784Ad 5.0~6.4 4.50~5.76 784Ae 6.4~10.0 5.76~9.00 784Af 10.0~13.0 9.00~11.70 784Ag 13.0~16.0 11.70~14.40

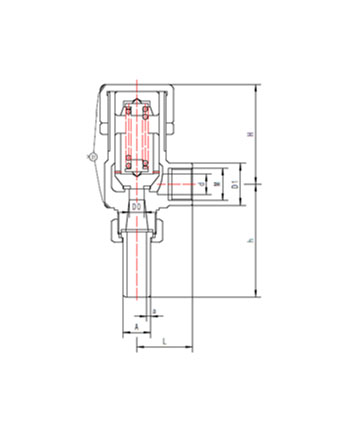

外型尺寸与连接尺寸

产品型号

DA21Y-160P低温安全阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

D0

d

L

h

D

D1

M

H

784Aa~g15ADD3

15

10

12

35

60

20

30

G5/8

64

1.1

784Aa~g20ADD3

20

12

15

40

68

25

34

G3/4

68

2.5

784Aa~g25ADD3

25

16

20

50

78

31

40

G1

105

2.7

使用、维护主要事项:
1、安装前确保管道吹除干净;
2、任何时候发现安全阀起跳时,应立即打开放空阀并停止其他任何操作;
3、安全阀每年应至少校验一次;
4、可按要求定制特殊整定压力安全阀。
