低温全启式安全阀
当前位置:首页>>产品展示>>低温全启式安全阀
DA22F-25P低温安全阀

产品规范
产品类型:弹簧直接作用全启式
公称压力:2.5MPa
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:螺纹

DA22F-25P低温安全阀

主要零部件材料
阀体、阀座:不锈钢
弹簧:不锈钢
阀瓣密封圈:增强聚四氟乙烯

主要技术参数

产品代号整定压力(MPa)密封压力(MPa)排量系数374Fa1.6~2.01.44~1.800.67374Fb1.3~1.61.17~1.44374Fc1.0~1.30.90~1.17374Fd0.8~1.00.72~0.90

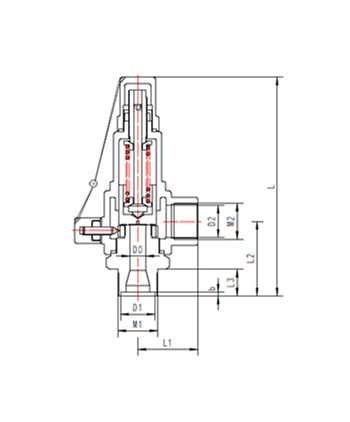

外型尺寸与连接尺寸

产品型号

DA22F-25p低温安全阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

D0

L

L1

L2

L3

M1

D1

b

M2

D2

374Fa~d10AB2D3

10

8

145

36

48

18

M30×1.5

26

3

M20×1.5

17

0.98

374Fa~d15AB2D3

15

12

164

45

56

20

M30×1.5

26

3

M27×1.5

24

1.16

374Fa~d20AB2D3

20

15

174

48

61

20

M30×1.5

26

3

M36×2

32

1.48

374Fa~d25AB2D3

25

20

185

51

62

20

M36×2

31

3

M39×2

36

2.06

374Fa~d40AB2D3

40

32

340

75

90

26

M56×2

48

3

M56×2

50

7.94

374Fa~d50AB2D3

50

40

378

85

98

26

M64×2

56

3

M64×2

62

8.68

使用、维护主要事项:
1、安装前确保管道吹除干净;
2、任何时候发现安全阀起跳时,应立即打开放空阀并停止其他任何操作;
3、安全阀每年应至少校验一次;
4、可按要求定制特殊整定压力安全阀。
