低温紧急切断阀
当前位置:首页>>产品展示>>低温紧急切断阀
DJ641F-16P低温气动紧急切断阀

产品规范
公称压力:1.6MPa
公称通径:20mm~200mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+75℃
连接方式:法兰
介质流向:由阀瓣上面向下流
气源压力:0.3~0.6MPa
紧急切断温度:70±5℃

DJ641F-16P低温气动紧急切断阀

主要零部件材料
阀体、阀盖、阀瓣、阀杆:不锈钢
填料:PTFE
密封圈:PTFE或PCTFE
气缸、支架:铸铝

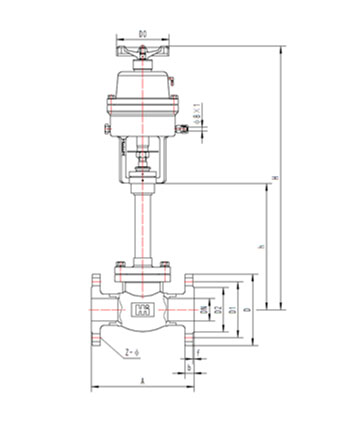

外型尺寸与连接尺寸

产品型号

DJ641F-16P低温紧急切断阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

H

h

D

D1

D2

Z-Ф

b

f

D0

222E20AB2A3P

20

150

400

200

105

75

55

4-14

16

2

100

7.9

222E25AB2A3P

25

160

400

200

115

85

65

4-14

16

2

100

8.8

222E32AB2A3P

32

190

468

204

135

100

78

4-18

18

2

120

14.5

222E40AB2A3P

40

200

523

230

145

110

85

4-18

18

2

120

15.4

222E50AB2A3P

50

230

523

230

160

125

100

4-18

18

3

120

23.8

222E65AB2A3P

65

290

651

250

180

145

120

4-18

18

3

120

28.5

222E80AB2A3P

80

310

736

320

195

160

135

8-18

20

3

160

42.1

222E100AB2A3P

100

350

736

320

215

180

155

8-18

20

3

160

64.4

222E125AB2A3P

125

400

1020

470

245

210

185

8-18

22

3

300

88.6

222E150AB2A3P

150

480

1050

500

280

240

210

8-23

24

3

300

125.4

222E200AB2A3P

200

600

1150

600

335

295

265

12-23

26

3

300

191.1
