DJ61F-40P低温长轴截止阀（SW）
产品规范 |  |
主要零部件材料 |

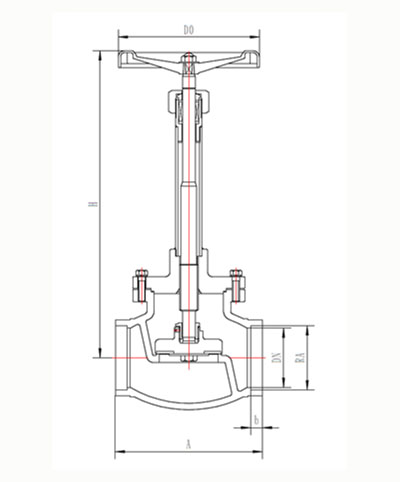

外型尺寸与连接尺寸
产品型号 | DJ61F-40P低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | H1 | H2 | b | RA | D0 | |||
433J65AB2A3 | 65 | 180 | 473 | 440 | 15 | 76.5 | 200 | 12.6 |
433J80AB2A3 | 80 | 210 | 510 | 470 | 15 | 89.5 | 240 | 19.8 |
433J100AB2A3 | 100 | 250 | 589 | 539 | 20 | 108.5 | 280 | 32.5 |
433J125AB2A3 | 125 | 300 | 665 | 602 | 25 | 133.5 | 300 | 40.5 |
433J150AB2A3 | 150 | 350 | 713 | 638 | 25 | 159.5 | 300 | 47.3 |
433J200AB2A3 | 200 | 430 | 805 | 705 | 25 | 220 | 360 | 94.8 |
