DJ61F-25P低温长轴截止阀（BW）
产品规范 |  |
主要零部件材料 |

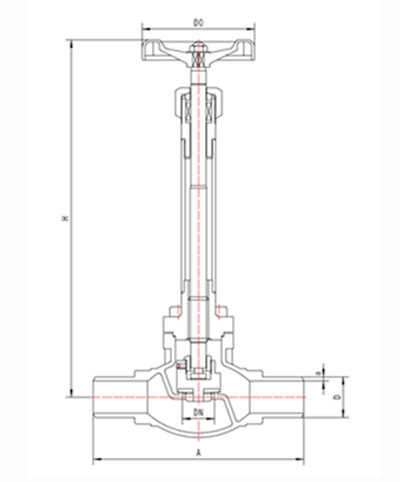

外型尺寸与连接尺寸
产品型号 | DJ61F-25P低温长轴截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | H1 | H2 | D | a | D0 | |||
311J10AB2A3 | 10 | 100 | 253 | 247 | 14 | 2 | 75 | 1.5 |
311J15AB2A3 | 15 | 140 | 268 | 260 | 18 | 2 | 75 | 1.7 |
311J20AB2A3 | 20 | 150 | 307 | 297 | 25 | 2.5 | 100 | 2.4 |
311J25AB2A3 | 25 | 160 | 323 | 310 | 32 | 2.5 | 100 | 2.6 |
311J32AB2A3 | 32 | 180 | 362 | 346 | 38 | 3 | 120 | 4.9 |
311J40AB2A3 | 40 | 190 | 380 | 360 | 45 | 3.5 | 120 | 5.2 |
311J50AB2A3 | 50 | 220 | 445 | 420 | 57 | 3.5 | 160 | 10.8 |
