产品规范 |  |
主要零部件材料 |

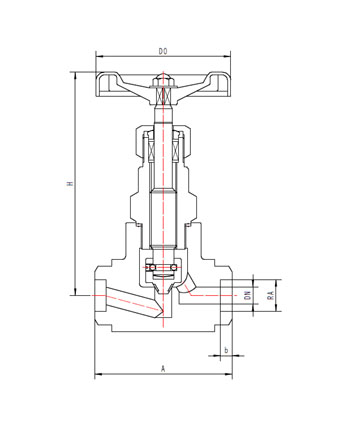

外型尺寸与连接尺寸
产品型号 | J61Y-160P高压截止阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
A | H1 | H2 | b | RA | D0 | |||
733J6AD2D4 | 6 | 90 | 125 | 115 | 8 | 14.5 | 75 | 0.84 |
733J10AD2D4 | 10 | 90 | 125 | 115 | 8 | 18.5 | 75 | 1.10 |
733J15AD2D4 | 15 | 100 | 130 | 120 | 8 | 22.5 | 75 | 1.48 |
733J20AD2D4 | 20 | 100 | 130 | 120 | 8 | 28.5 | 100 | 1.79 |
733J25AD2D4 | 25 | 120 | 140 | 125 | 8 | 34.5 | 100 | 2.52 |
