J41F-40P常温截止阀
产品规范 |  |
主要零部件材料 |

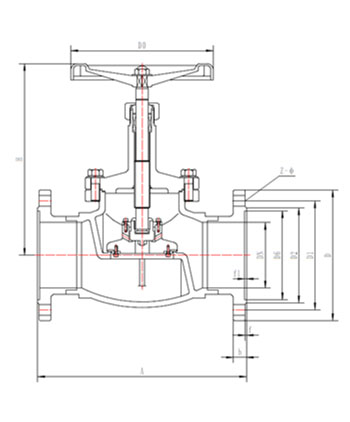

外型尺寸与连接尺寸
产品型号 | J41F-40P常温截止阀 | 重量 (kg) | ||||||||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||||||||
A | H1 | H2 | D | D1 | D2 | D6 | Z-Ф | b | f | f1 | D0 | |||
422J250AB2A4 | 250 | 730 | 745 | 620 | 450 | 385 | 345 | 313 | 12-34 | 42 | 4 | 5 | 450 | 248.7 |
422J300AB2A4 | 300 | 850 | 840 | 690 | 515 | 450 | 408 | 364 | 16-34 | 46 | 4 | 5 | 560 | 334.5 |
