低温截止阀
当前位置:首页>>产品展示>>低温截止阀
J41F-16P常温截止阀

产品规范
公称压力:1.6MPa
公称通径:65mm~200mm
适用介质:O2、N2、Ar、NG、C2H4等
适用温度:-40~+80℃
连接方式:法兰
介质流向:由阀瓣下面向上流

J41F-16P常温截止阀

主要零部件材料
阀体、阀盖、阀瓣、阀杆:不锈钢
填料:PTFE
阀瓣密封圈:PTFE或PCTFE

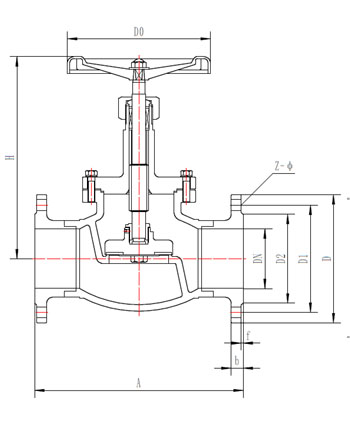

外型尺寸与连接尺寸

产品型号

J41F-16P常温截止阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

H1

H2

D

D1

D2

Z-Ф

b

f

D0

222J65AB2A4

65

290

292

260

180

145

120

8-18

22

3

200

18.4

222J80AB2A4

80

310

320

280

195

160

135

8-18

22

3

240

30.1

222J100AB2A4

100

350

389

339

230

190

160

8-23

24

3

280

40.2

222J125AB2A4

125

400

454

392

270

220

188

8-25

28

3

300

53.9

222J150AB2A4

150

480

493

418

300

250

218

8-25

30

3

300

68.3

222J200AB2A4

200

600

585

485

375

320

282

12-30

38

3

360

134.2
