DA61Y-320P低温安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号整定压力(MPa)密封压力(MPa)排量系数988Aa3.2～4.02.88～3.600.27988Ab4.0～5.03.60～4.50988Ac5.0～6.44.50～5.76988Ad6.4～10.05.76～9.00988Ae10.0～13.09.00～11.70988Af13.0～16.011.70～14.40988Ag16.0～19.014.40～17.10988Ah19.0～21.017.10～18.90 |

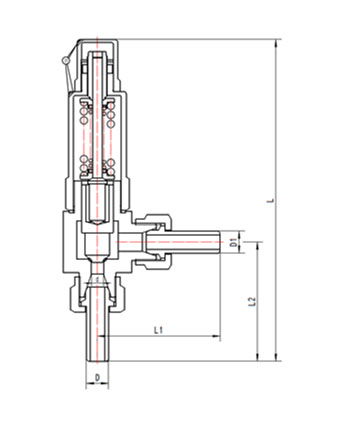

外型尺寸与连接尺寸
产品型号 | DA61Y-250P低温安全阀 | 重量 (kg) | ||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||
d | D | L1 | L2 | D1 | L | |||
988Aa～h10ADD3 | 10 | 6 | 18 | 85 | 85 | 18 | 243 | 3.64 |
988Aa～h15ADD3 | 15 | 8 | 22 | 85 | 85 | 22 | 243 | 3.89 |
988Aa～h25ADD3 | 25 | 10 | 25 | 96 | 96 | 25 | 276 | 5.63 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
