DA21Y-320P低温安全阀
产品规范 | ![]() |
主要零部件材料 | |
主要技术参数 产品代号整定压力(MPa)密封压力(MPa)排量系数984Aa4.0~5.03.60~4.500.27984Ab5.0~6.44.50~5.76984Ac6.4~10.05.76~9.00984Ad10.0~13.09.00~11.70984Ae13.0~16.011.70~14.40984Af16.0~19.014.40~17.10984Ag19.0~21.017.10~18.90984Ah21.0~29.018.90~26.10 |

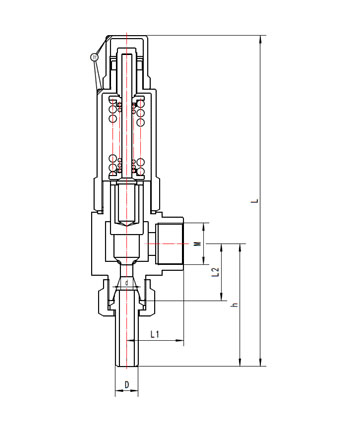

外型尺寸与连接尺寸
产品型号 | DA21Y-320P低温安全阀 | 重量 (kg) | |||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||||
d | D | L1 | L2 | M | h | L | |||
984Aa~h10ADD3 | 10 | 6 | 18 | 35 | 35 | M33×2 | 85 | 243 | 3.41 |
984Aa~h15ADD3 | 15 | 8 | 22 | 35 | 35 | M33×2 | 85 | 243 | 3.66 |
984Aa~h25ADD3 | 25 | 10 | 25 | 40 | 40 | M36×2 | 96 | 276 | 5.35 |
1、安装前确保管道吹除干净;
2、任何时候发现安全阀起跳时,应立即打开放空阀并停止其他任何操作;
3、安全阀每年应至少校验一次;
4、可按要求定制特殊整定压力安全阀。
