低温微启式安全阀
当前位置:首页>>产品展示>>低温微启式安全阀
DA21Y-320P低温安全阀

产品规范
产品类型:弹簧直接作用微启式
公称压力:32.0MPa
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:螺纹

DA21Y-320P低温安全阀

主要零部件材料
阀体:不锈钢
阀瓣:不锈钢
弹簧:不锈钢

主要技术参数

产品代号整定压力(MPa)密封压力(MPa)排量系数974Aa4.0~5.03.60~4.500.27974Ab5.0~6.44.50~5.76974Ac6.4~10.05.76~9.00974Ad10.0~13.09.00~11.70974Ae13.0~16.011.70~14.40974Af16.0~19.014.40~17.10974Ag19.0~21.017.10~18.90974Ah21.0~29.018.90~26.10

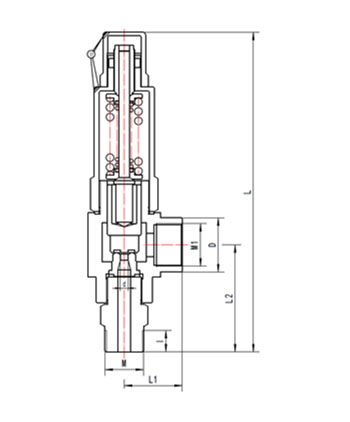

外型尺寸与连接尺寸

产品型号

DA21Y-320P低温安全阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

d

M

l

L1

M1

D

L2

L

974Aa~h10ADD3

10

6

M30×2

26

55

M33×2

45

83

248

3.32

974Aa~h15ADD3

15

8

M36×2

26

60

M33×2

45

83

248

3.47

974Aa~h25ADD3

25

10

M42×2

26

65

M36×2

50

95

280

5.18

使用、维护主要事项:
1、安装前确保管道吹除干净;
2、任何时候发现安全阀起跳时,应立即打开放空阀并停止其他任何操作;
3、安全阀每年应至少校验一次;
4、可按要求定制特殊整定压力安全阀。
