DA61F-40P低温安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号 整定压力 (MPa) 密封压力 (MPa) 排量 系数 484Aa 2.5～3.2 2.25～2.88 0.27 484Ab 2.0～2.5 1.80～2.25 484Ac 1.6～2.0 1.44～1.80 484Ad 1.3～1.6 1.17～1.44 484Ae 1.0～1.3 0.90～1.17 484Af 0.8～1.0 0.72～0.90 484Ag 0.6～0.8 0.54～0.72 |

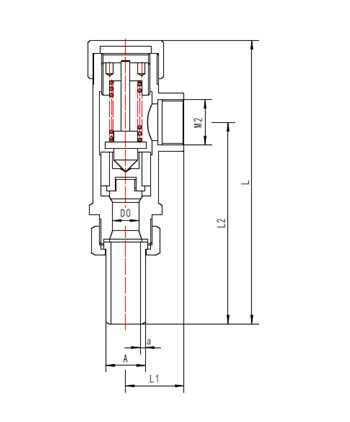

外型尺寸与连接尺寸
产品型号 | DA61F-40P低温安全阀 | 重量 (kg) | |||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||||
L | L1 | L2 | D0 | A | a | M2 | |||
484Aa~g10AB2D3 | 10 | 140 | 24 | 102 | 8 | 12 | 2 | M16×1 | 0.61 |
484Aa~g15AB2D3 | 15 | 173 | 40 | 122 | 12 | 22 | 3 | M27×1.5 | 0.99 |
484Aa~g25AB2D3 | 25 | 200 | 40 | 142 | 18 | 27 | 3 | M33×2 | 1.45 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
