DA21F-25P低温安全阀
产品规范 |  |
主要零部件材料 | |
主要技术参数 产品代号整定压力(MPa)密封压力(MPa)排量系数374Aa1.6～2.01.44～1.80 0.27374Ab1.3～1.61.17～1.44374Ac1.0～1.30.90～1.17374Ad0.8～1.00.72～0.90 |

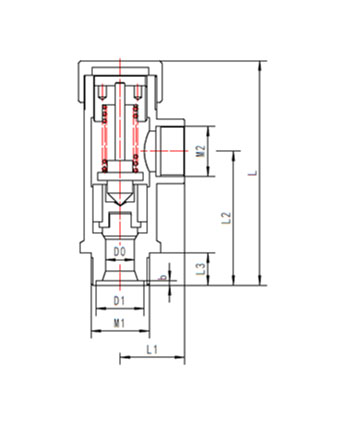

外型尺寸与连接尺寸
产品型号 | DA21F-25P低温安全阀 | 重量 (kg) | |||||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||||||
L | L1 | L2 | L3 | D0 | D1 | b | M1 | M2 | |||
374Aa~d10AB2D3 | 10 | 96 | 24 | 58 | 14 | 8 | / | / | M16×1 | M16×1 | 0.48 |
374Aa~d15AB2D3 | 15 | 113 | 40 | 62 | 18 | 12 | 26 | 3 | M30×1.5 | M27×1.5 | 0.86 |
374Aa~d25AB2D3 | 25 | 140 | 40 | 82 | 20 | 18 | 31 | 3 | M36×2 | M33×2 | 1.28 |
1、安装前确保管道吹除干净；
2、任何时候发现安全阀起跳时，应立即打开放空阀并停止其他任何操作；
3、安全阀每年应至少校验一次；
4、可按要求定制特殊整定压力安全阀。
