DH41F-25P低温止回阀
产品规范 |  |
主要零部件材料 |

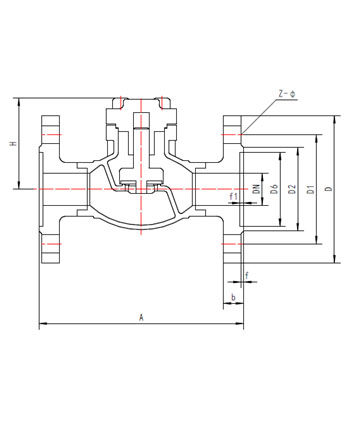

外型尺寸与连接尺寸
产品型号 | DH41F-25P低温止回阀 | 重量 (kg) | ||||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | ||||||||
L | H | D | D1 | D2 | Z-Ф | b | f | |||
322H65ABA3 | 65 | 290 | 110 | 180 | 145 | 120 | 8-18 | 22 | 3 | 15.8 |
322H80ABA3 | 80 | 310 | 135 | 195 | 160 | 135 | 8-18 | 22 | 3 | 25.2 |
322H100ABA3 | 100 | 350 | 150 | 230 | 190 | 160 | 8-23 | 24 | 3 | 35.6 |
322H125ABA3 | 125 | 400 | 175 | 270 | 220 | 188 | 8-25 | 28 | 3 | 47.7 |
322H150ABA3 | 150 | 480 | 200 | 300 | 250 | 218 | 8-25 | 30 | 3 | 61.5 |
322H200ABA3 | 200 | 600 | 235 | 375 | 320 | 282 | 12-30 | 38 | 3 | 87.8 |
