低温升降式止回阀
当前位置:首页>>产品展示>>低温升降式止回阀
DH41F-25P低温止回阀

产品规范
公称压力:2.5MPa
公称通径:10mm~50mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:法兰
介质流向:由阀瓣下面向上流

DH41F-25P低温止回阀

主要零部件材料
阀体、阀盖、阀瓣:不锈钢
阀瓣密封圈:PTFE或PCTFE

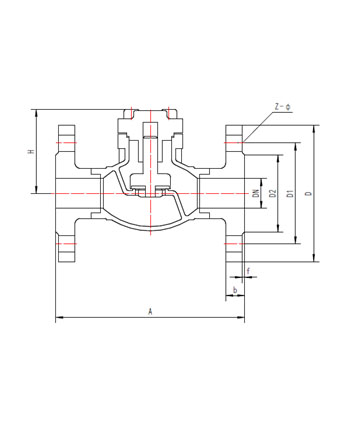

外型尺寸与连接尺寸

产品型号

DH41F-25P低温止回阀

重量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

A

H

D

D1

D2

Z-Ф

b

f

322H10ABA3

10

130

52

90

60

40

4-14

16

2

3.6

322H15ABA3

15

130

55

95

65

45

4-14

16

2

3.8

322H20ABA3

20

150

67

105

75

55

4-14

16

2

5.5

322H25ABA3

25

160

70

115

85

65

4-14

16

2

5.9

322H32ABA3

32

180

79

135

100

78

4-18

18

2

6.9

322H40ABA3

40

200

83

145

110

85

4-18

18

2

7.2

322H50ABA3

50

230

106

160

125

100

4-18

20

3

10.6
