DY12F-25P低温升压调节阀
产品规范 |  |
主要零部件材料 |

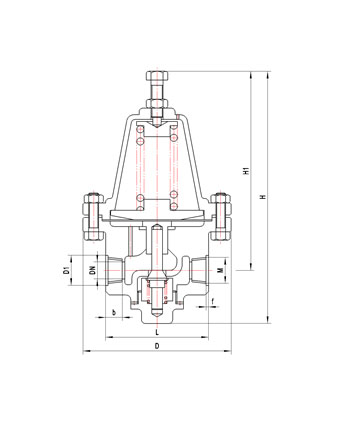

外型尺寸与连接尺寸
产品型号 | DY12F-25P低温升压调节阀 | 重 量 (kg) | |||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||||
L | D | M | b | f | L1 | L2 | |||
344B6ABD3 | 6 | 95 | 28 | 20×1.5 | 17 | 3 | 40 | 193 | 3.6 |
344B8ABD3 | 8 | 95 | 32 | 24×1.5 | 17 | 3 | 40 | 193 | 3.7 |
344B10ABD3 | 10 | 110 | 38 | 30×2 | 17 | 3 | 40 | 235 | 5.6 |
工作原理
当储槽需升压时，旋动调节螺栓压缩弹簧，顶开密封元件，液体介质从储槽底部流出；通过升压阀减压后液体介质在增压器汽化，汽化介质进入储槽顶部，如此循环达到升压所需设定压力。
