低温降压调节阀
当前位置:首页>>产品展示>>低温降压调节阀
DY22F-25P低温降压调节阀

产品规范
公称压力:2.5MPa
公称通径:15mm~50mm
适用介质:LO2、LN2、LAr、LNG、LC2H4等
适用温度:-196~+80℃
连接方式:焊接
调压范围:333Ya-0.1MPa~0.3MPa
     333Yb-0.2MPa~1.0MPa
     333Yc-0.8MPa~1.6MPa

DY22F-25P低温降压调节阀

主要零部件材料
阀体、阀盖、阀顶:不锈钢
膜片:不锈钢
弹簧:弹簧钢
密封圈:PTFE或PCTFE

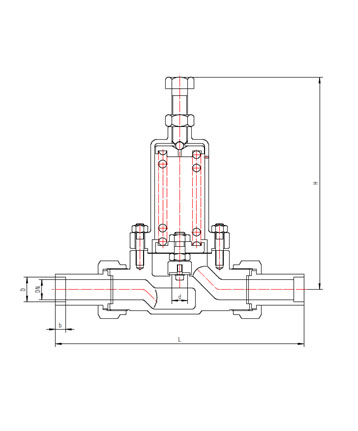

外型尺寸与连接尺寸

产品型号

DY22F-25P低温降压调节阀

重 量

(kg)

产品代号

通径

DN(mm)

尺寸(mm)

L

D

d

H

b

333Ya~c15ABA3

15

200

18.5

12

195

10

2.1

333Ya~c20ABA3

20

250

25.5

14

245

10

3.6

333Ya~c25ABA3

25

250

28.5

16

250

10

8.6

333Ya~c32ABA3

32

300

38.5

18

315

10

11.8

333Ya~c40ABA3

40

300

45.5

20

320

15

14.6

333Ya~c50ABA3

50

350

57.5

25

341

15

15.2

工作原理

当储槽内介质压力低于设定值时,阀门处于关闭状态;当介质压力高于设定值时,由于介质压力对膜片作用力大于弹簧力,膜片向上运动,带动阀顶升高,阀门开启,介质流向出口降低储槽压力,直到储槽内压力低于设定值,阀门关闭。
