J61W-40P针型阀（BW）
产品规范 |  |
主要零部件材料 |

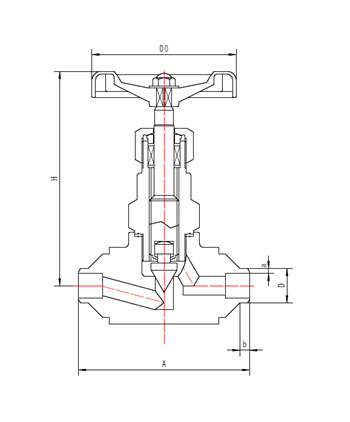

外型尺寸与连接尺寸
产品型号 | J61W-40P针型阀 | 重量 (kg) | |||||||
产品代号 | 通径 DN(mm) | 尺寸(mm) | |||||||
A | H1 | H2 | b | D | a | D0 | |||
411N6AA2D4 | 6 | 80 | 95 | 85 | 8 | 14 | 4 | 75 | 0.75 |
411N10AA2D4 | 10 | 85 | 95 | 85 | 8 | 18 | 4 | 75 | 0.98 |
411N15AA2D4 | 15 | 90 | 95 | 85 | 8 | 22 | 4 | 75 | 1.32 |
411N20AA2D4 | 20 | 95 | 100 | 90 | 8 | 28 | 4 | 100 | 1.60 |
411N25AA2D4 | 25 | 100 | 110 | 95 | 8 | 34 | 4 | 100 | 2.25 |
